Стыковой Аппарат для сварки труб KamiTech

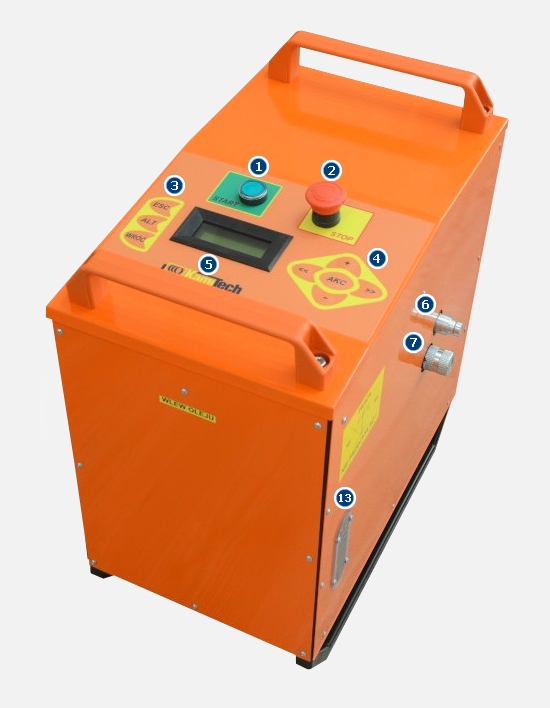

Узлы и элементы управления

Управление по сварочным таблицам из паспорта аппарата

KmT (160, 250, 315, 400, 630)

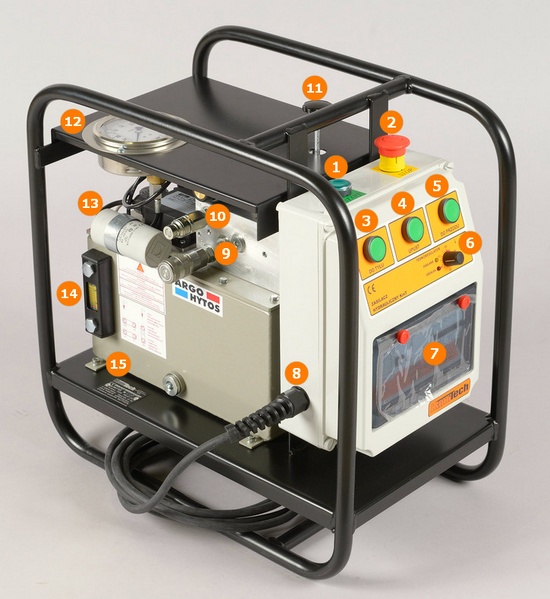

   Давление выставляется с помощью регулировочного клапана (11) и контролируется штатным манометром (12).

   Для 630 аппарата гидростанция обеспечивает давление 150 бар, меньшие диаметры работают при давлении 90 бар.

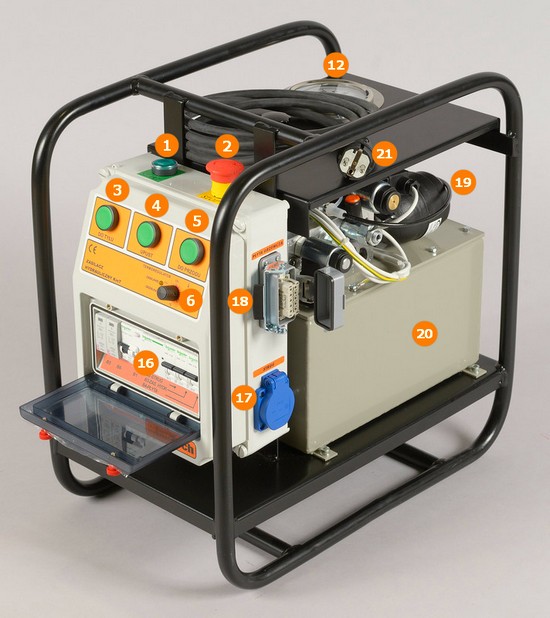

   Устройства регулировки температуры (6), электрической коммутации для запитки торцевателя (17) и плиты нагрева (18), расположены на корпусе гидростанции.

   Гидроблок KmT (160, 250, 315, 400) запитывается кабелем (8) напряжением 230В/50Гц и потребляет 550 Вт, КмТ 630 - 380В/50Гц/1500Вт.

   Вес гидростанции 90 бар - 35 кг (450х290х505) мм,  150 бар - 50 кг (450х300х560)мм.

Функциональное назначение блока:

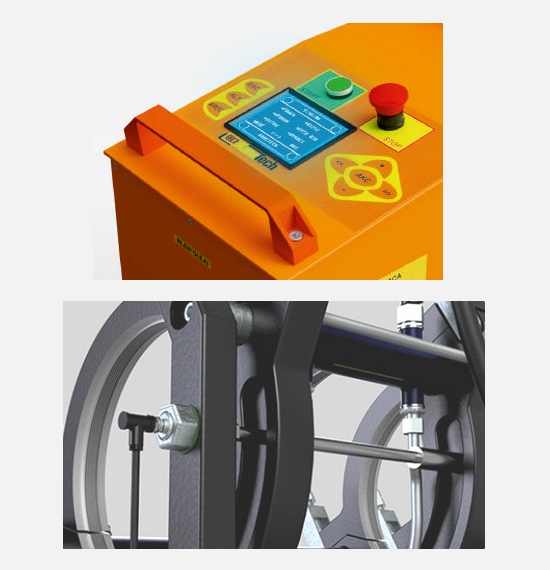

KmT (160, 250, 315, 400, 630) A

- Контроль и защита блоков электропотребления;

- Расчет параметров сварки на основании введенных оператором характеристик свариваемых труб;

- Измерение, регулирование и контроль:

• а)давления на всех этапах сварки;
• б)температуры нагревательной плиты;
• в)временных интервалов по каждой фазе процесса;

- Измерение температуры окружающей среды с последующей автоматической коррекцией ºC нагрева зеркала;

- Сохранении параметров сварки во внутренней памяти;

- Помощь оператору по эффективному выполнению сварочного процесса на 3 языках (польский, русский, английский).

   Для 630 аппарата гидростанция обеспечивает давление 150 бар, меньшие диаметры работают при давлении 90 бар.

   Рабочий диапазон температур - -10 + 40 ºC

   Гидроблок KmT (160, 250, 315, 400) А запитывается напряжением 230В/50Гц и потребляет 750 Вт, КмТ 630 А - 380В/50Гц/1100Вт.

   Вес гидростанции 90 бар - 48 кг (450х550х420) мм,  150 бар - 64 кг (670х450х350)мм.

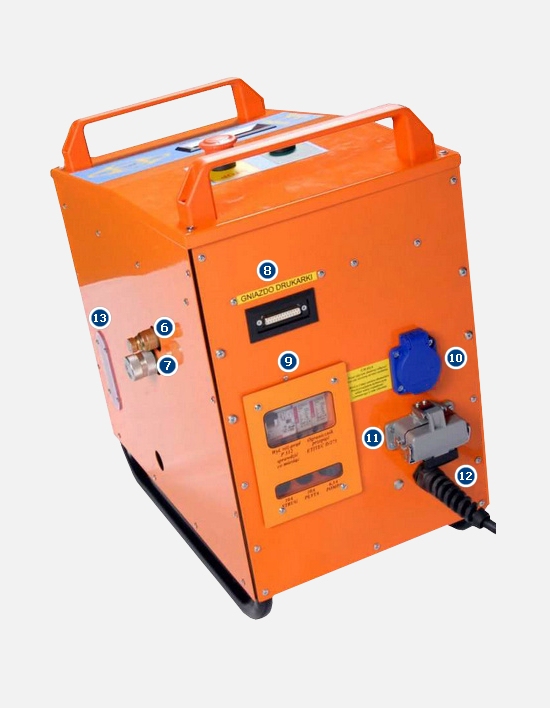

Функциональное назначение блока:

KmT (250, 315, 400) A +

- Выполнение аналогичных функций, перечисленных в KmT xxx A;

- Обработка поступающих с позиционных датчиков центратора управляющих сигналов с целью формирования исполнительной команды для текущей фазы сварки;

- Комментирование на ЖК дисплее выполняемых действий, доступные языки - польский, русский, английский.

   Аппараты серии КмТ (250, 315, 400) A + функционируют при давление 90 бар.

   Рабочий диапазон температур - -10 + 40 ºC

   Гидроблок KmT (250, 315, 400) А + запитывается напряжением 230В/50Гц и потребляет 750 Вт.

   Вес гидростанции - 56 кг, габариты  (570х340х550) мм.

Функциональное назначение:

KmT (160, 250, 315, 400, 630) А, A +

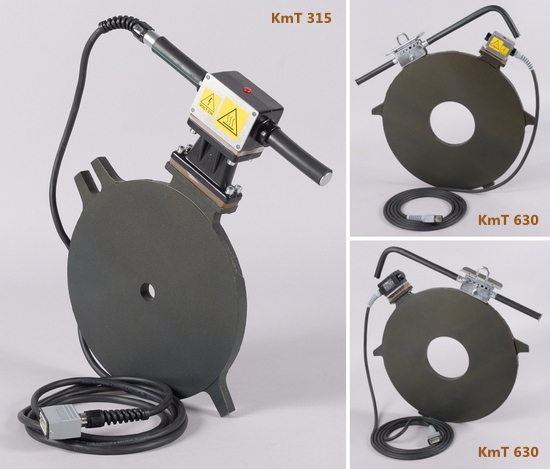

 - Термический нагрев (180-220 °C) торцов термопластичных труб из PP, PE, PB, PVDF для их последующего соединения на молекулярном уровне под приложенным гидравлическим давлением.

   Поверхность зеркал выполнена с применением защитных  материалов в виде покрытия из тефлона для минимизации эффекта "прилипания" при плавлении термопластов.

   Совместимы со всеми блоками управления аппаратами Kamitech.

Т е х н и ч е с к и е   х а р а к т е р и с т и к и   в   т а б л и ц е :

Функциональное назначение:

KmT (160, 250, 315, 400, 630) А, A +

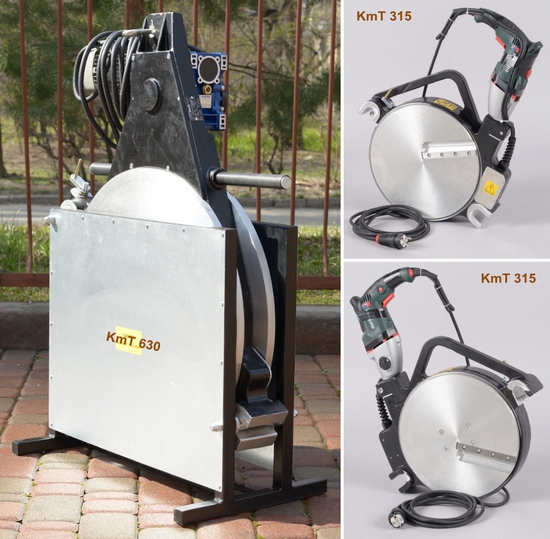

 - Торцевание термопластичных труб из PP, PE, PB, PVDF с целью получения параллельной поверхности двух стыкуемых элементов для максимально возможной точности прилегания.

   Технологически содержат приводной электрический механизм редукционной передачи момента вращения на исполнительные узлы агрегата с режущими ножами.

   Оборудованы защитными устройствами блокировки включения торцевателя вне центратора сварочной машины.

   Ножи конструктивно исполнены с двухсторонней заточкой.

   Совместимы со всеми блоками управления аппаратами Kamitech.

Т е х н и ч е с к и е   х а р а к т е р и с т и к и   в   т а б л и ц е :

Функциональное назначение:

KmT (160, 250, 315, 400, 630) А, A +

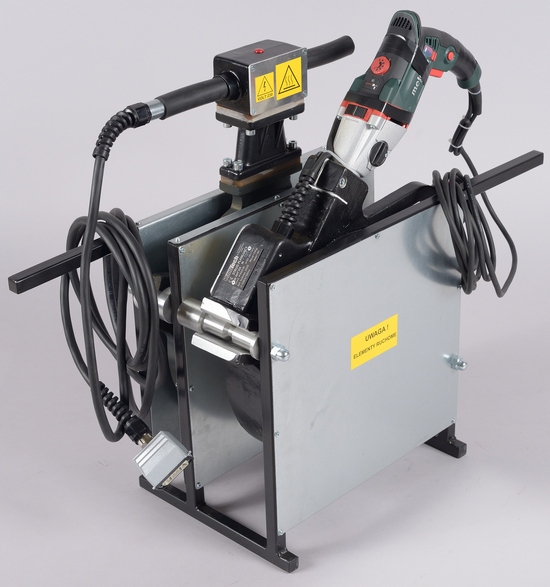

 - Обеспечение защиты от механических повреждений плиты нагрева и торцевателя при транспортировке, эксплуатации, хранении.

   Каркас выполнен из трубы прямоугольной формы с покрытием порошковой краской и обшит оцинкованым листовым металлом.

   В месте установки торцевателя предусмотренно технологическое отверстие для блокировки устройства от случайного включения.

   Сварочные машины КмТ (160, 250, 315) А, А + комплектуются совмещенными модулями транспортировки, КмТ (400) А, А + / Кмт (630) А индивидуальными, - для торцевателя и нагревателя.

Т е х н и ч е с к и е   х а р а к т е р и с т и к и   в   т а б л и ц е :

Функциональное назначение:

KmT (160, 250, 315, 400, 630) А, A +

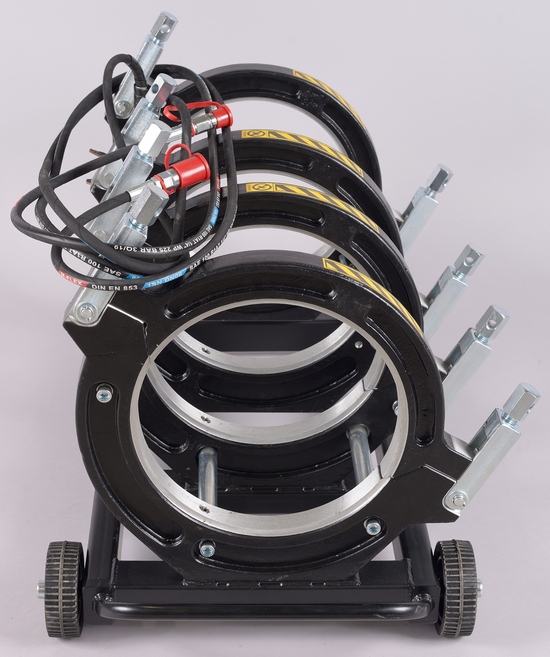

 - Создание необходимых гидравлических усилий при стыковой сварке труб от 63 до 630 мм из PP, PE, PB, PVDF с целью получения необходимого технологического результата.

   Конструктивно состоят из 2 неподвижных и 2 подвижных, с помощью гидроцилиндров, зажимов.

   Помимо прямой сварки труб, обеспечивают возможность изготовление угловых (KmT (250, 415, 400) A, A +) соединений при условии использовании соответствующих вкладышей.

   Центраторы KmT 630 комплектуются кронштейном с лебедкой для подачи торцевателя и балансиром для подачи плиты нагрева.

   Совместимы со всеми блоками управления аппаратами Kamitech.

Т е х н и ч е с к и е   х а р а к т е р и с т и к и   в   т а б л и ц е :

Функциональное назначение:

KmT (160, 250, 315, 400, 630) А, A +

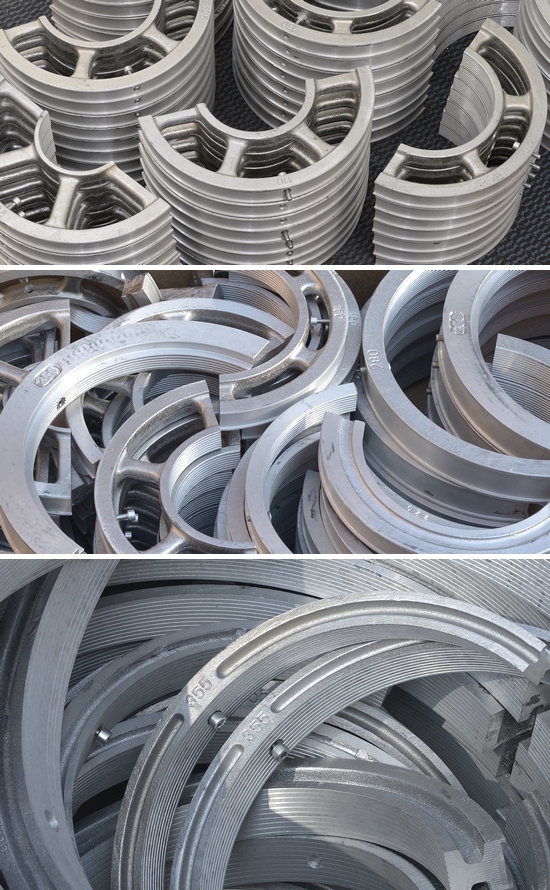

 - Обеспечение фиксирования труб в гидравлическом центраторе по рабочему диапазону диаметров аппарата при проведении стыковых сварок с прямым углом.

   Полный набор каждого размера состоит из 8 шт полуколец.

    К о м п л е к т а ц и я   а п п а р а т о в   в   т а б л и ц е :
